Problèmes sur les aires et les périmètres

Une piste, une maison, un jardin : chaque surface se découpe en figures simples dont on connaît l'aire.

Les tables modulables

Sous le plateau de chaque table, deux barres croisées le soutiennent : leurs quatre extrémités sont les sommets du plateau. Le menuisier n'a dessiné que les barres, en codant ce qu'il sait d'elles.

Les deux barres croisées de quatre tables, codées : table 1, barres de même milieu et de même longueur ; table 2, de même milieu et perpendiculaires ; table 3, de même milieu seulement ; table 4, de même milieu, de même longueur et perpendiculaires table 1 table 2 table 3 table 4
  1. Sur la figure, tracer le plateau de chaque table, en joignant les extrémités de ses deux barres.

    Chaque plateau a pour diagonales les deux barres de sa table. La figure complète est sous la question 2.

  2. Nommer la forme de chaque plateau, en la justifiant par le codage de ses diagonales.

    Dans les quatre tables, les barres se coupent en leur milieu : chaque plateau est un parallélogramme. Le reste du codage dit s'il est particulier.

    Table
    Diagonales
    Plateau
    \(1\)
    Même milieu, même longueur
    Rectangle
    \(2\)
    Même milieu, perpendiculaires
    Losange
    \(3\)
    Même milieu seulement
    Parallélogramme
    \(4\)
    Même milieu, même longueur, perpendiculaires
    Carré
    Les quatre plateaux tracés en joignant les extrémités des barres : la table 1 est un rectangle, la table 2 un losange, la table 3 un parallélogramme, la table 4 un carré table 1 table 2 table 3 table 4
  3. Pour une nouvelle série, le menuisier n'a que des paires de barres de longueurs différentes, qu'il fixe toujours en leur milieu. Quelles formes de plateau peut-il obtenir ? Justifier.

    Les barres se coupent en leur milieu : le plateau est un parallélogramme. Elles n'ont pas la même longueur : il ne peut être ni un rectangle, ni un carré. Il reste deux cas, selon que les barres sont perpendiculaires ou non.

    $$ \text{un losange ou un parallélogramme quelconque} $$

Les carreaux en losange

Pour l'entrée d'une maison, Hugo choisit des carreaux de ciment en forme de losange. Chaque carreau a des côtés de \(25 \ \text{cm}\), et la hauteur relative à un côté mesure \(20 \ \text{cm}\).

Un carreau en losange ABCD, aux quatre côtés de 25 cm
\(25 \ \text{cm}\)
\(A\)
\(B\)
\(C\)
\(D\)
  1. Sur la figure, tracer en rouge, à l'équerre, la hauteur du carreau issue de \(D\) relative au côté \(\bigl[AB\bigr]\), et nommer \(H\) son pied.

    La hauteur passe par \(D\) et coupe \((AB)\) à angle droit. Elle mesure \(20 \ \text{cm}\), moins que le côté \(\bigl[AD\bigr]\).

    Le carreau ABCD et, en rouge, sa hauteur [DH] relative au côté [AB], de 20 cm
    \(25 \ \text{cm}\)
    \(A\)
    \(B\)
    \(C\)
    \(D\)
    \(H\)
    \(20 \ \text{cm}\)
  2. Calculer l'aire d'un carreau en centimètres carrés, puis la convertir en mètres carrés.

    Un losange est un parallélogramme : son aire est le produit d'un côté par la hauteur qui lui correspond.

    $$ \mathcal{A} = 25 \times 20 = 500 \ \text{cm}^2 $$

    Comme \(1 \ \text{m}^2 = 10 \ 000 \ \text{cm}^2\) :

    $$ 500 \ \text{cm}^2 = 0.05 \ \text{m}^2 $$
  3. Le sol de l'entrée mesure \(6 \ \text{m}^2\). Calculer le nombre de carreaux nécessaires pour le couvrir.
    $$ 6 \div 0.05 $$
    $$ 120 \ \text{carreaux} $$

    Autrement dit, il faut \(20\) carreaux par mètre carré.

La piste d'athlétisme

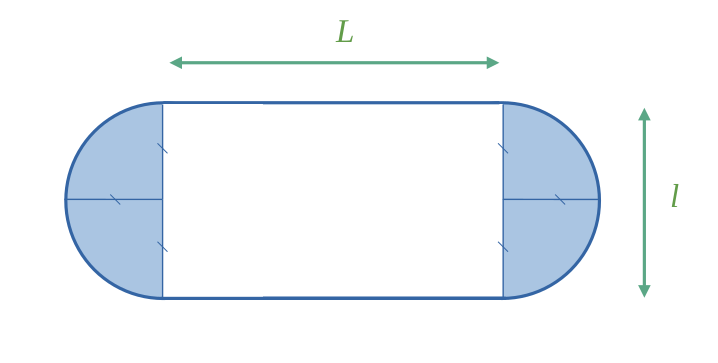

Une piste d'athlétisme est formée de deux lignes droites de longueur \(L\) et de deux demi-cercles de diamètre \(l\) :

Athletisme
une piste d'athlétisme
  1. Exprimer le périmètre de cette piste en fonction de \(L\) et de \(l\).

    Le tour de piste comprend les deux lignes droites et les deux demi-cercles. Mis bout à bout, ces deux demi-cercles forment un cercle entier de diamètre \(l\) :

    $$ P = L + L + \pi \times l $$
    $$ P = 2L + \pi l $$
  2. Sur cette piste, \(L = 100 \ \text{m}\) et \(l = 64 \ \text{m}\). Calculer la longueur d'un tour, arrondie au mètre, en prenant \(\pi \approx 3.14\).
    $$ P \approx 2 \times 100 + 3.14 \times 64 $$
    $$ P \approx 200 + 200.96 $$
    $$ P \approx 401 \ \text{m} $$

La mauvaise hauteur

Le parallélogramme \(ABCD\) ci-dessous a une base \(AB = 8 \ \text{cm}\), un côté \(AD = 5 \ \text{cm}\) et une hauteur \(DH = 4 \ \text{cm}\). Pour calculer son aire, Inès a écrit : \(8 \times 5 = 40 \ \text{cm}^2\).

Un parallélogramme ABCD, sa base AB de 8 cm, son côté AD de 5 cm et sa hauteur DH de 4 cm A B C D H 8 cm 5 cm 4 cm
  1. Expliquer l'erreur d'Inès.

    Elle a multiplié la base par le côté oblique \(AD\). Or l'aire d'un parallélogramme se calcule avec la hauteur, mesurée perpendiculairement à la base, et le côté oblique est plus long qu'elle.

  2. Calculer l'aire du parallélogramme \(ABCD\).
    $$ \mathcal{A} = AB \times DH = 8 \times 4 $$
    $$ \mathcal{A} = 32 \ \text{cm}^2 $$
  3. On prend maintenant \(\bigl[AD\bigr]\) pour base de ce même parallélogramme. Calculer la hauteur qui lui correspond.

    L'aire ne change pas quand on change de base : elle vaut toujours \(32 \ \text{cm}^2\). La hauteur cherchée \(h\) vérifie donc :

    $$ 5 \times h = 32 $$
    $$ h = 32 \div 5 $$
    $$ h = 6.4 \ \text{cm} $$

La règle à parallèles du marin

Pour reporter une direction sur une carte, le marin se sert d'une règle à parallèles : deux règles reliées par deux barres articulées. Sur chaque règle, les deux pivots sont distants de \(10 \ \text{cm}\), et les deux barres mesurent \(5 \ \text{cm}\). Le modèle est dessiné en vraie grandeur : la première règle porte les pivots \(A\) et \(B\), et la barre \(\bigl[AD\bigr]\) est en place.

Une règle à parallèles en vraie grandeur sur un quadrillage de 14 cm sur 6 cm : la première règle porte les pivots A et B, distants de 10 cm, et la barre [AD], longue de 5 cm, est déjà en place règle 1
\(A\)
\(B\)
\(D\)
  1. Construire au compas le pivot \(C\) de la seconde règle, du même côté de \((AB)\) que \(D\), puis tracer la barre \(\bigl[BC\bigr]\) et la seconde règle \(\bigl[DC\bigr]\).

    Étape 1 : Tracer l'arc de centre \(D\) et de rayon \(10 \ \text{cm}\).

    Étape 2 : Tracer l'arc de centre \(B\) et de rayon \(5 \ \text{cm}\) : il coupe le premier en \(C\).

    \(C\) est à \(10 \ \text{cm}\) de \(D\), comme \(B\) l'est de \(A\), et à \(5 \ \text{cm}\) de \(B\), comme \(D\) l'est de \(A\).

    La règle à parallèles construite : le pivot C, à 10 cm de D et à 5 cm de B, obtenu au compas ; la seconde règle [DC] et la barre [BC] en rouge ; les côtés opposés de ABCD sont égaux deux à deux règle 1
    \(C\)
    \(A\)
    \(B\)
    \(D\)
  2. Démontrer que la seconde règle est parallèle à la première.

    Étape 1 : Comparer les côtés opposés du quadrilatère \(ABCD\).

    Étape 2 : En déduire la nature de \(ABCD\).

    Conclure :

    Étape 1 : \(AB = DC = 10 \ \text{cm}\) et \(AD = BC = 5 \ \text{cm}\) : les côtés opposés ont deux à deux la même longueur.

    Étape 2 : or un quadrilatère dont les côtés opposés ont deux à deux la même longueur est un parallélogramme.

    Conclusion : les côtés opposés d'un parallélogramme sont parallèles.

    $$ (DC) \parallel (AB) $$
  3. Le marin ouvre davantage la règle : la barre \(\bigl[AD\bigr]\) fait maintenant un angle de \(70°\) avec la règle \(\bigl[AB\bigr]\). Les deux règles sont-elles encore parallèles ? Calculer alors l'angle \(\widehat{ABC}\).

    Les règles et les barres gardent leurs longueurs : \(ABCD\) reste un parallélogramme, et les deux règles restent parallèles. Dans un parallélogramme, deux angles consécutifs sont supplémentaires :

    $$ \widehat{ABC} = 180° - 70° $$
    $$ \widehat{ABC} = 110° $$

Les travaux de la maison

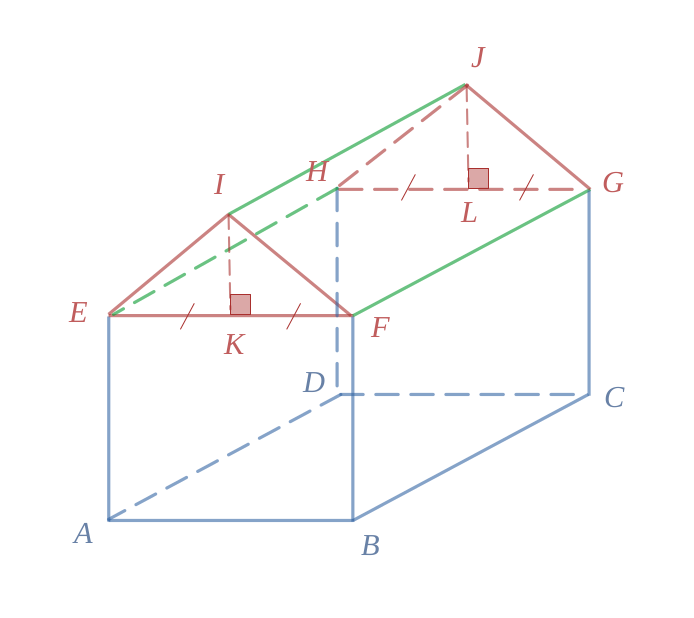

Pour des travaux à effectuer sur une maison, on dispose du plan suivant :

Aire maison
Une maison \(ABCDEFGHIJ\)
$$ \left \{ \begin{gather*} AB = AE = 4 \ \text{m} \\ AD = 10 \ \text{m} \\ EI = IF = 2.5 \ \text{m} \\ IK = 1.5 \ \text{m} \end{gather*} \right \} $$
  1. Peinture de la façade

    On souhaite peindre les quatre murs extérieurs, y compris les deux pignons triangulaires \(EFI\) et \(HGJ\).

    1. Calculer la surface à peindre.

      Les murs de devant et de derrière sont des carrés de côté \(4 \ \text{m}\), les deux murs de côté des rectangles de \(10 \ \text{m}\) sur \(4 \ \text{m}\) :

      $$ \mathcal{A}_{\text{murs}} = 2 \times 4 \times 4 + 2 \times 10 \times 4 = 32 + 80 = 112 \ \text{m}^2 $$

      Chaque pignon est un triangle de base \(EF = 4 \ \text{m}\) et de hauteur \(IK = 1.5 \ \text{m}\) :

      $$ \mathcal{A}_{\text{pignons}} = 2 \times \frac{4 \times 1.5}{2} = 6 \ \text{m}^2 $$
      $$ \mathcal{A} = 112 + 6 = 118 \ \text{m}^2 $$
    2. Un litre de peinture couvre \(10 \ \text{m}^2\). Calculer la quantité de peinture nécessaire.

      $$ 118 \div 10 $$
      $$ 11.8 \ \text{L} $$
    3. La peinture ne se vend qu'au litre entier, à \(25.90 \ \text{€}\) le litre. Calculer le coût de la peinture.

      Avec \(11 \ \text{L}\), il en manquerait : il faut acheter \(12 \ \text{L}\).

      $$ 12 \times 25.90 $$
      $$ 310.80 \ \text{€} $$
  2. Couverture du toit

    On souhaite à présent recouvrir les deux pans du toit d'ardoises.

    1. Calculer la surface du toit.

      Chaque pan est un rectangle de largeur \(EI = 2.5 \ \text{m}\) et de longueur \(IJ = AD = 10 \ \text{m}\) :

      $$ \mathcal{A}_{\text{toit}} = 2 \times 2.5 \times 10 $$
      $$ \mathcal{A}_{\text{toit}} = 50 \ \text{m}^2 $$
    2. Il faut \(20\) ardoises par mètre carré. Calculer le nombre d'ardoises à prévoir.

      $$ 50 \times 20 $$
      $$ 1 \ 000 \ \text{ardoises} $$
    3. Une ardoise coûte \(1.20 \ \text{€}\). Calculer le coût des ardoises.

      $$ 1 \ 000 \times 1.20 $$
      $$ 1 \ 200 \ \text{€} $$
  3. Isolation du grenier

    Enfin, on isole le plancher du grenier, le rectangle \(EFGH\), avec des rouleaux de laine de bois de \(120 \ \text{cm}\) de large sur \(5 \ \text{m}\) de long.

    1. Calculer l'aire du plancher, puis celle d'un rouleau déroulé.

      $$ \mathcal{A}_{EFGH} = EF \times FG = 4 \times 10 = 40 \ \text{m}^2 $$

      On convertit la largeur du rouleau avant de multiplier : \(120 \ \text{cm} = 1.2 \ \text{m}\).

      $$ \mathcal{A}_{\text{rouleau}} = 1.2 \times 5 $$
      $$ 40 \ \text{m}^2 \hspace{2em} \text{et} \hspace{2em} 6 \ \text{m}^2 $$
    2. Un rouleau coûte \(18.50 \ \text{€}\). Calculer le nombre de rouleaux à acheter et leur coût.

      $$ 40 \div 6 \approx 6.7 $$

      Six rouleaux ne couvriraient que \(36 \ \text{m}^2\) : il en faut \(7\).

      $$ 7 \times 18.50 $$
      $$ 7 \ \text{rouleaux, pour} \ 129.50 \ \text{€} $$

Le cadre de la porte

Avant de poser une porte, un menuisier contrôle son cadre \(ABCD\) : il mesure le seuil \(\bigl[AB\bigr]\), le linteau \(\bigl[DC\bigr]\), les deux montants et les deux diagonales. Voici ses mesures, en centimètres, sur trois chantiers.

Schéma du cadre ABCD d'une porte : le seuil [AB] en bas, le linteau [DC] en haut, les montants [AD] et [BC], et les diagonales [AC] et [BD], mesurées au mètre ruban
\(A\)
\(B\)
\(C\)
\(D\)
seuil linteau montant montant
schéma, sans respecter les mesures
Chantier
\(AB\)
\(DC\)
\(AD\)
\(BC\)
\(AC\)
\(BD\)
\(1\)
\(83\)
\(83\)
\(204\)
\(204\)
\(220.2\)
\(220.2\)
\(2\)
\(83\)
\(83\)
\(204\)
\(204\)
\(224.4\)
\(216\)
\(3\)
\(83\)
\(83\)
\(204\)
\(205\)
\(221.2\)
\(220.2\)
  1. Pour chaque chantier, dire si le cadre est un rectangle, un parallélogramme qui n'est pas un rectangle, ou ni l'un ni l'autre.

    Étape 1 : Comparer les côtés opposés de chaque cadre.

    Étape 2 : Pour chaque cadre qui est un parallélogramme, comparer ses diagonales.

    Conclure :

    Étape 1 : sur les chantiers 1 et 2, \(AB = DC\) et \(AD = BC\) : les côtés opposés ont deux à deux la même longueur, donc ces deux cadres sont des parallélogrammes. Sur le chantier 3, \(AD \neq BC\) : or les côtés opposés d'un parallélogramme ont la même longueur, donc ce cadre n'est pas un parallélogramme.

    Étape 2 : un parallélogramme dont les diagonales ont la même longueur est un rectangle. Sur le chantier 1, \(AC = BD\) ; sur le chantier 2, \(AC \neq BD\).

    Conclusion : un rectangle est un parallélogramme, donc le cadre du chantier 3 n'en est pas un non plus.

    $$ \begin{cases} \text{chantier 1 : un rectangle} \\ \text{chantier 2 : un parallélogramme, pas un rectangle} \\ \text{chantier 3 : ni l'un ni l'autre} \end{cases} $$
  2. Sur le chantier 2, le menuisier redresse le cadre sans changer la longueur de ses côtés, jusqu'à en faire un rectangle. Quelle longueur doivent alors mesurer ses diagonales ? Justifier.

    Le cadre redressé est un rectangle de \(83 \ \text{cm}\) sur \(204 \ \text{cm}\), comme celui du chantier 1 : les deux rectangles se superposent, et leurs diagonales ont la même longueur.

    $$ AC = BD = 220.2 \ \text{cm} $$
  3. Sur le chantier 1, la porte remplit exactement le cadre. Calculer l'aire d'une face de la porte en centimètres carrés, puis la convertir en mètres carrés.
    $$ \mathcal{A} = 83 \times 204 = 16 \ 932 \ \text{cm}^2 $$

    Comme \(1 \ \text{m}^2 = 10 \ 000 \ \text{cm}^2\) :

    $$ 16 \ 932 \ \text{cm}^2 = 1.6932 \ \text{m}^2 $$
  4. Le menuisier passe deux couches de lasure sur chacune des deux faces de cette même porte. Un pot couvre \(5 \ \text{m}^2\) en une couche. Un seul pot suffit-il ? Justifier.

    Il y a \(2\) faces à couvrir \(2\) fois :

    $$ 4 \times 1.6932 = 6.7728 \ \text{m}^2 $$

    C'est plus que les \(5 \ \text{m}^2\) d'un pot.

    $$ \text{non : il faut } 2 \text{ pots} $$

L'allée du jardin partagé

Un jardin partagé a la forme d'un rectangle \(ABCD\) de \(30 \ \text{m}\) sur \(18 \ \text{m}\). Une allée \(EFGH\) le traverse en biais : ses deux bords \(\bigl[EF\bigr]\) et \(\bigl[HG\bigr]\), posés sur les côtés \(\bigl[AB\bigr]\) et \(\bigl[DC\bigr]\), mesurent chacun \(2 \ \text{m}\). Le reste du jardin, en bleu, sera semé de gazon.

Un jardin rectangulaire traversé par une allée en biais, le reste colorié A B C D E F G H 30 m 18 m
  1. Calculer l'aire du jardin entier.
    $$ \mathcal{A}_{ABCD} = 30 \times 18 $$
    $$ \mathcal{A}_{ABCD} = 540 \ \text{m}^2 $$
  2. Justifier que l'allée \(EFGH\) est un parallélogramme, puis calculer son aire.

    Étape 1 : Justifier que les côtés \(\bigl[EF\bigr]\) et \(\bigl[HG\bigr]\) sont parallèles.

    Étape 2 : Comparer les longueurs de ces deux côtés.

    Conclure :

    Étape 1 : \(\bigl[EF\bigr]\) et \(\bigl[HG\bigr]\) sont portés par deux côtés opposés du rectangle, donc parallèles.

    Étape 2 : ils ont la même longueur, \(2 \ \text{m}\).

    Conclusion : or un quadrilatère qui a deux côtés opposés parallèles et de même longueur est un parallélogramme. \(EFGH\) en est donc un.

    Sa base \(EF\) mesure \(2 \ \text{m}\), et sa hauteur est la distance entre \((AB)\) et \((DC)\), soit \(18 \ \text{m}\) :

    $$ \mathcal{A}_{EFGH} = 2 \times 18 $$
    $$ \mathcal{A}_{EFGH} = 36 \ \text{m}^2 $$
  3. En déduire l'aire à semer, en mètres carrés puis en ares.

    Le gazon couvre le jardin privé de l'allée :

    $$ 540 - 36 = 504 \ \text{m}^2 $$

    Comme \(1 \ \text{a} = 100 \ \text{m}^2\) :

    $$ 504 \ \text{m}^2 = 5.04 \ \text{a} $$
  4. Il faut \(35 \ \text{g}\) de graines par mètre carré, vendues en boîtes de \(1 \ \text{kg}\). Calculer le nombre de boîtes à acheter.
    $$ 504 \times 35 = 17 \ 640 \ \text{g} = 17.64 \ \text{kg} $$

    Dix-sept boîtes ne suffisent pas :

    $$ 18 \ \text{boîtes} $$
  5. Léa propose une allée plus penchée, dont les bords sur \(\bigl[AB\bigr]\) et \(\bigl[DC\bigr]\) mesurent toujours \(2 \ \text{m}\). Elle pense qu'il restera moins de gazon. A-t-elle raison ? Justifier.

    Étape 1 : Justifier que la nouvelle allée est encore un parallélogramme.

    Étape 2 : Donner la base et la hauteur de ce parallélogramme.

    Étape 3 : Calculer son aire.

    Conclure :

    Étape 1 : ses bords sur \(\bigl[AB\bigr]\) et \(\bigl[DC\bigr]\) sont encore parallèles et de même longueur : la nouvelle allée est encore un parallélogramme.

    Étape 2 : sa base mesure \(2 \ \text{m}\), et sa hauteur est toujours la distance entre \((AB)\) et \((DC)\), \(18 \ \text{m}\).

    Étape 3 : son aire reste \(36 \ \text{m}^2\) : l'allée paraît plus longue, mais elle n'est pas plus large mesurée perpendiculairement.

    Conclusion : la surface à semer ne change pas.

    $$ \text{Léa a tort : il reste } 504 \ \text{m}^2 \text{ de gazon} $$

Le carré de Ménon

Dans le Ménon, un dialogue écrit par Platon, Socrate demande à un jeune garçon de tracer un carré d'aire double de celle d'un carré donné. On reprend le défi : le carré de départ a pour côté \(4 \ \text{cm}\), son aire vaut donc \(16 \ \text{cm}^2\), et l'on cherche un carré d'aire \(32 \ \text{cm}^2\).

  1. Calculer l'aire d'un carré de côté \(5.6 \ \text{cm}\), puis celle d'un carré de côté \(5.7 \ \text{cm}\). Le côté du carré cherché peut-il mesurer un nombre entier de millimètres ? Justifier.
    $$ 5.6 \times 5.6 = 31.36 \ \text{cm}^2 \hspace{2em} \text{et} \hspace{2em} 5.7 \times 5.7 = 32.49 \ \text{cm}^2 $$

    Le côté cherché est plus long que \(5.6 \ \text{cm}\), soit \(56 \ \text{mm}\), et plus court que \(5.7 \ \text{cm}\), soit \(57 \ \text{mm}\) : aucun nombre entier de millimètres ne tombe entre les deux.

    $$ \text{Non : } 56 \ \text{mm} \lt \text{côté} \lt 57 \ \text{mm} $$
  2. Sur le quadrillage ci-dessous, en vraie grandeur, le carré de départ est déjà tracé. Construire un carré d'aire exactement \(32 \ \text{cm}^2\), puis justifier son aire.
    Un quadrillage vierge de 9 cm sur 9 cm, en vraie grandeur, où est tracé dans un coin le carré de départ, de 4 cm de côté 4 cm

    Un carré est un losange : son aire est la moitié du produit de ses diagonales, qui ont ici la même longueur \(d\).

    $$ \frac{d \times d}{2} = 32 \hspace{2em} \text{donc} \hspace{2em} d \times d = 64 \hspace{2em} \text{donc} \hspace{2em} d = 8 \ \text{cm} $$

    On trace deux segments de \(8 \ \text{cm}\), perpendiculaires et de même milieu. Le quadrilatère qui les a pour diagonales est un carré : ses diagonales ont le même milieu, la même longueur, et sont perpendiculaires.

    Le carré de Socrate en rouge : ses diagonales en bleu, perpendiculaires, de même milieu et de 8 cm chacune ; l'un de ses côtés est la diagonale du carré de départ 8 cm 8 cm
    $$ \mathcal{A} = \frac{8 \times 8}{2} = 32 \ \text{cm}^2 $$

    Tout carré dont les diagonales mesurent \(8 \ \text{cm}\) convient, où qu'il soit tracé. Celui de Socrate a pour côté la diagonale du carré de départ. On peut aussi le voir dans le carré de \(8 \ \text{cm}\) de côté, dont il retire quatre triangles de \(8 \ \text{cm}^2\) : \(64 - 4 \times 8 = 32\).

Le plan cadastral

Le plan cadastral d'une commune est dessiné à l'échelle \(\frac{1}{1\,000}\) : \(1 \ \text{cm}\) sur le plan représente \(1 \ 000 \ \text{cm}\), soit \(10 \ \text{m}\), sur le terrain. On y voit la parcelle de Léa, un parallélogramme, et le bois voisin. Le plan est reproduit ici en réduction.

Le plan cadastral : la parcelle de Léa, un parallélogramme dont les côtés mesurent 6 cm et 4.5 cm sur le plan, et le bois voisin, de forme irrégulière, qui borde l'un de ses côtés 6 cm 4.5 cm parcelle de Léa bois
  1. Sur le plan, les côtés de la parcelle mesurent \(6 \ \text{cm}\) et \(4.5 \ \text{cm}\). Calculer la longueur réelle de la clôture qui en fait le tour.

    Chaque centimètre du plan représente \(10 \ \text{m}\) :

    $$ 6 \times 10 = 60 \ \text{m} \hspace{2em} \text{et} \hspace{2em} 4.5 \times 10 = 45 \ \text{m} $$
    $$ \mathcal{P} = 2 \times (60 + 45) $$
    $$ \mathcal{P} = 210 \ \text{m} $$
  2. Sur le plan, le bois couvre une aire de \(37 \ \text{cm}^2\). Calculer l'aire réelle du bois, en mètres carrés puis en ares.

    Un carré de \(1 \ \text{cm}\) de côté sur le plan représente sur le terrain un carré de \(10 \ \text{m}\) de côté :

    $$ 1 \ \text{cm}^2 \text{ sur le plan} \longrightarrow 10 \times 10 = 100 \ \text{m}^2 \text{ sur le terrain} $$

    L'aire du bois sur le plan vaut \(37\) fois celle de ce carré :

    $$ 37 \times 100 = 3 \ 700 \ \text{m}^2 $$

    Comme \(1 \ \text{a} = 100 \ \text{m}^2\) :

    $$ \mathcal{A}_{\text{bois}} = 3 \ 700 \ \text{m}^2 = 37 \ \text{a} $$

    Multiplier par \(10\) donnerait \(370 \ \text{m}^2\), dix fois trop peu : l'échelle agit sur la longueur et sur la largeur, donc deux fois sur une aire.

Le cadre articulé

Quatre tiges rigides sont articulées à leurs extrémités : \(\bigl[AB\bigr]\) et \(\bigl[CD\bigr]\) mesurent \(8 \ \text{cm}\), \(\bigl[AD\bigr]\) et \(\bigl[BC\bigr]\) mesurent \(5 \ \text{cm}\). En poussant sur un coin, on change l'ouverture de l'angle \(\widehat{DAB}\), sans que les tiges se croisent.

Un cadre de quatre tiges articulées ABCD, de côtés 8 cm et 5 cm, dessiné dans deux positions
\(A\)
\(B\)
\(C\)
\(D\)
  1. Justifier que \(ABCD\) reste un parallélogramme, quelle que soit l'ouverture.

    Quelle que soit l'ouverture, les côtés opposés du quadrilatère \(ABCD\) ont deux à deux la même longueur : \(AB = CD = 8 \ \text{cm}\) et \(AD = BC = 5 \ \text{cm}\). Or un quadrilatère dont les côtés opposés ont deux à deux la même longueur est un parallélogramme.

    \(ABCD\) est toujours un parallélogramme.

  2. Pour quelle ouverture l'aire du cadre est-elle la plus grande ? Prouver qu'aucune autre ouverture ne fait mieux, et donner cette aire.

    Étape 1 : Exprimer l'aire du cadre en prenant \(\bigl[AB\bigr]\) pour base.

    Étape 2 : Comparer la hauteur correspondante à la longueur \(AD\).

    Étape 3 : Trouver l'ouverture pour laquelle cette hauteur est égale à \(AD\).

    Conclure :

    Étape 1 : on prend \(\bigl[AB\bigr]\) pour base : elle mesure toujours \(8 \ \text{cm}\). La hauteur est la distance \(DH\) du point \(D\) à la droite \((AB)\), où \(H\) est le pied de la perpendiculaire à \((AB)\) passant par \(D\).

    Le cadre ouvert : la hauteur DH est plus courte que la tige AD ; en pointillés, le cadre ouvert à angle droit
    \(A\)
    \(B\)
    \(C\)
    \(D\)
    \(H\)

    Étape 2 : le chemin le plus court de \(D\) à la droite \((AB)\) est la perpendiculaire : \(DH\) ne dépasse jamais \(DA = 5 \ \text{cm}\).

    $$ \mathcal{A} = 8 \times DH \leqslant 8 \times 5 $$

    Étape 3 : \(DH\) n'est égale à \(DA\) que si \(H\) est en \(A\), c'est-à-dire si \((AD)\) est perpendiculaire à \((AB)\).

    Conclusion : l'aire atteint \(8 \times 5\) pour un angle droit, et reste plus petite pour toute autre ouverture :

    $$ \widehat{DAB} = 90° \hspace{2em} \text{et} \hspace{2em} \mathcal{A} = 40 \ \text{cm}^2 $$

    Le cadre est alors un rectangle.

  3. Nina veut refermer le cadre jusqu'à ce que ses diagonales soient perpendiculaires. Est-ce possible ? Prouver la réponse.

    Étape 1 : Montrer que, si les diagonales étaient perpendiculaires, \((AC)\) serait la médiatrice de \(\bigl[BD\bigr]\).

    Étape 2 : Montrer qu'il faudrait alors \(AB = AD\).

    Conclure :

    Étape 1 : les diagonales d'un parallélogramme se coupent en leur milieu \(O\). Si \((AC)\) était perpendiculaire à \((BD)\), elle passerait par le milieu de \(\bigl[BD\bigr]\) perpendiculairement : ce serait la médiatrice de \(\bigl[BD\bigr]\).

    Étape 2 : le point \(A\), situé sur cette médiatrice, serait à égale distance de \(B\) et de \(D\) : il faudrait \(AB = AD\), le cadre serait un losange.

    Un losange de diagonales perpendiculaires : chaque diagonale est la médiatrice de l'autre, donc les côtés AB et AD sont égaux
    \(A\)
    \(B\)
    \(C\)
    \(D\)
    \(O\)

    Conclusion : or, sur ce cadre :

    $$ AB = 8 \ \text{cm} \hspace{2em} \text{et} \hspace{2em} AD = 5 \ \text{cm} $$

    C'est impossible : les tiges \(\bigl[AB\bigr]\) et \(\bigl[AD\bigr]\) n'ont pas la même longueur.

  4. Nina ouvre le cadre à \(\widehat{DAB} = 30°\). Tracer ce cadre en vraie grandeur, puis construire le triangle équilatéral \(ADE\), avec \(E\) de l'autre côté de \((AB)\). Démontrer que l'aire du cadre est la moitié de l'aire maximale.

    Étape 1 : Calculer l'angle \(\widehat{BAE}\).

    Étape 2 : Montrer que \((AB)\) coupe \(\bigl[DE\bigr]\) perpendiculairement, en son milieu \(H\).

    Étape 3 : Calculer la hauteur \(DH\) du cadre, puis son aire.

    Conclure :

    Un quadrillage vierge de 14 cm sur 7 cm, à petits carreaux de 5 mm
    la construction se fait ici

    Étape 1 : le triangle \(ADE\) est équilatéral : \(DE = AD = 5 \ \text{cm}\), et \(\widehat{DAE} = 60°\). La droite \((AB)\) partage cet angle en deux :

    $$ \widehat{BAE} = 60° - 30° = 30° = \widehat{DAB} $$

    Étape 2 : la droite \((AB)\) est donc la bissectrice de l'angle au sommet du triangle \(ADE\), isocèle en \(A\). C'est son axe de symétrie : elle coupe la base \(\bigl[DE\bigr]\) perpendiculairement, en son milieu \(H\).

    Le cadre ouvert à 30°, le triangle équilatéral ADE construit de l'autre côté de (AB), et le milieu H de [DE] sur (AB)
    \(30°\)
    \(30°\)
    \(A\)
    \(B\)
    \(C\)
    \(D\)
    \(E\)
    \(H\)

    Étape 3 : la hauteur du cadre relative à la base \(\bigl[AB\bigr]\) est donc \(DH\), la moitié de \(DE\) :

    $$ DH = 5 \div 2 = 2.5 \ \text{cm} $$
    $$ \mathcal{A} = 8 \times 2.5 = 20 \ \text{cm}^2 $$

    Conclusion : l'aire maximale, trouvée à la question 2, vaut \(40 \ \text{cm}^2\) :

    $$ 20 = 40 \div 2 $$

    Vérification : sur le cadre tracé en vraie grandeur, l'équerre et la règle donnent \(2.5 \ \text{cm}\) entre \(D\) et la droite \((AB)\).

Le vitrail

Un vitrail a la forme d'un parallélogramme \(ABCD\), avec \(AB = 60 \ \text{cm}\) et \(AD = 50 \ \text{cm}\) ; la distance entre les droites \((AB)\) et \((CD)\) est de \(40 \ \text{cm}\). Des baguettes de plomb relient un point \(P\) aux quatre sommets : les triangles \(PAB\) et \(PCD\) sont en verre bleu, les triangles \(PBC\) et \(PDA\) en verre vert.

Un vitrail en parallélogramme ABCD : un point P relié aux quatre sommets, les triangles PAB et PCD en bleu, PBC et PDA en vert
\(A\)
\(B\)
\(C\)
\(D\)
\(P\)
  1. Le point \(P\) est à \(15 \ \text{cm}\) de la droite \((AB)\). Calculer l'aire du verre bleu, en \(\text{cm}^2\) puis en \(\text{dm}^2\).

    La perpendiculaire à \((AB)\) passant par \(P\) est aussi perpendiculaire à \((CD)\), qui lui est parallèle. Les distances de \(P\) aux deux droites font donc ensemble \(40 \ \text{cm}\) : \(P\) est à \(40 - 15 = 25 \ \text{cm}\) de \((CD)\).

    $$ \mathcal{A}_{PAB} = \frac{60 \times 15}{2} = 450 \ \text{cm}^2 \hspace{2em} \text{et} \hspace{2em} \mathcal{A}_{PCD} = \frac{60 \times 25}{2} = 750 \ \text{cm}^2 $$
    $$ 450 + 750 = 1 \ 200 \ \text{cm}^2 $$

    Comme \(1 \ \text{dm}^2 = 100 \ \text{cm}^2\) :

    $$ 1 \ 200 \ \text{cm}^2 = 12 \ \text{dm}^2 $$
  2. Le verrier affirme : « Où que l'on place \(P\) dans le vitrail, le verre bleu en couvre toujours la moitié. » Démontrer qu'il a raison.

    Étape 1 : Calculer l'aire du vitrail.

    Étape 2 : Exprimer la distance de \(P\) à \((CD)\) à l'aide de la distance \(h\) de \(P\) à \((AB)\).

    Étape 3 : Calculer l'aire du verre bleu à l'aide de \(h\).

    Conclure :

    Étape 1 : l'aire du vitrail vaut \(60 \times 40 = 2 \ 400 \ \text{cm}^2\).

    Étape 2 : on note \(h\) la distance de \(P\) à \((AB)\), en centimètres ; comme à la question 1, \(P\) est à \(40 - h\) de \((CD)\).

    Étape 3 : les triangles \(PAB\) et \(PCD\) ont des bases de \(60 \ \text{cm}\) :

    $$ \mathcal{A}_{\text{bleu}} = \frac{60 \times h}{2} + \frac{60 \times (40 - h)}{2} = 30 \times h + 30 \times (40 - h) $$
    $$ \mathcal{A}_{\text{bleu}} = 30 \times (h + 40 - h) = 30 \times 40 $$
    $$ \mathcal{A}_{\text{bleu}} = 1 \ 200 \ \text{cm}^2 = \frac{2 \ 400}{2} $$

    Conclusion : le résultat ne dépend pas de \(h\) : le verrier a raison. Le verre vert couvre donc aussi \(1 \ 200 \ \text{cm}^2\).

  3. Où placer \(P\) pour que les quatre morceaux de verre aient la même aire ? Prouver qu'il n'y a qu'une seule position, puis reconnaître ce point.

    Étape 1 : Calculer l'aire que doit avoir chaque morceau.

    Étape 2 : Trouver sur quelle droite doit se trouver \(P\) pour que le triangle \(PAB\) ait cette aire.

    Étape 3 : Trouver de même sur quelle droite doit se trouver \(P\) pour que le triangle \(PDA\) ait cette aire.

    Étape 4 : Justifier que ces deux conditions suffisent pour les quatre morceaux.

    Conclure :

    Étape 1 : chaque morceau doit mesurer \(2 \ 400 \div 4 = 600 \ \text{cm}^2\).

    Étape 2 : la base du triangle \(PAB\) mesure \(60 \ \text{cm}\), donc sa hauteur \(h\) vérifie \(60 \times h \div 2 = 600\), soit \(h = 20 \ \text{cm}\). Le point \(P\) doit être sur la parallèle à \((AB)\) située à \(20 \ \text{cm}\) de \((AB)\) et de \((CD)\), à mi-distance.

    Étape 3 : pour le triangle \(PDA\), en prenant \(\bigl[AD\bigr]\) pour base du vitrail, la distance \(h'\) entre \((AD)\) et \((BC)\) vérifie \(50 \times h' = 2 \ 400\), soit \(h' = 48 \ \text{cm}\). La hauteur \(k\) du triangle vérifie \(50 \times k \div 2 = 600\), soit \(k = 24 \ \text{cm}\) : \(P\) doit être sur la parallèle à \((AD)\) située à mi-distance de \((AD)\) et de \((BC)\).

    Étape 4 : ces deux conditions suffisent : les deux autres morceaux mesurent alors \(1 \ 200 - 600 = 600 \ \text{cm}^2\) chacun, d'après la question 2.

    Conclusion : or ces deux droites, parallèles l'une à \((AB)\) et l'autre à \((AD)\), sont sécantes : elles n'ont qu'un point commun.

    Ce point est le centre \(O\) du vitrail. Le demi-tour de centre \(O\) envoie \(A\) sur \(C\) et \(B\) sur \(D\), donc la droite \((AB)\) sur la droite \((CD)\) ; il conserve les distances, donc \(O\) est à la même distance de \((AB)\) et de \((CD)\), soit \(20 \ \text{cm}\). De même, \(O\) est à mi-distance de \((AD)\) et de \((BC)\).

    Le point O, intersection des diagonales, à mi-distance des côtés opposés : les quatre morceaux ont la même aire
    \(A\)
    \(B\)
    \(C\)
    \(D\)
    \(O\)

    Une seule position : le point d'intersection des diagonales.

    Vérification : \(\frac{60 \times 20}{2} = 600\) et \(\frac{50 \times 24}{2} = 600\).
